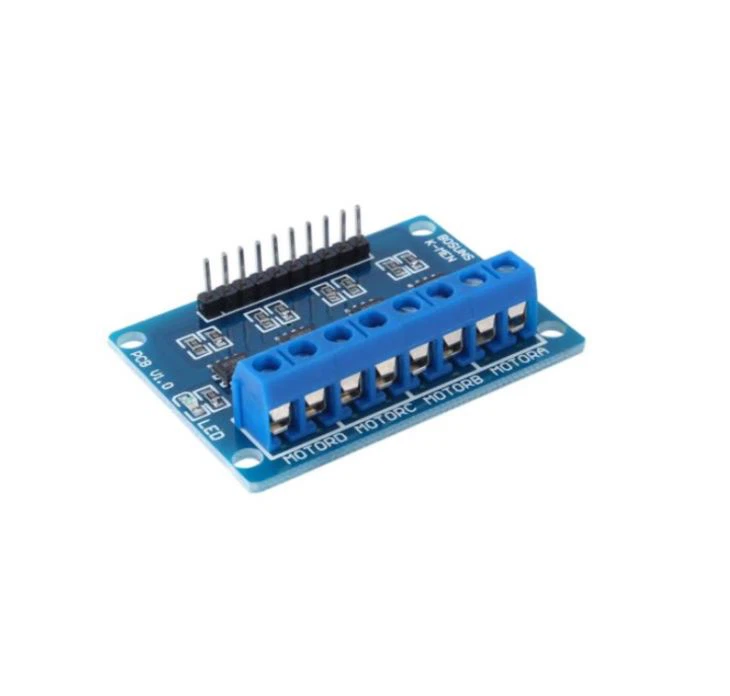

HG7881 4-kanavainen DC stepperi moottoriohjaimet ohjainkortissa

HG7881 4-kanavainen DC stepperi moottoriohjaimet ohjainkortissa

Moottori moduuli on sen oma neljä L9110S kolhaista.

Moduuli jännite: 2.5-12V.
Moottorin alue sopii: välillä moottorin Käyttöjännite 2.5v-12V, sallitusta nykyistä 0.8A.
Täydellinen Ajopelit DIY smart-auton robotin moottori.
Voit ajaa 4 DC-moottorit tai kaksi 4-johdin 2-vaiheinen askelmoottoria.
Malli: HG7881.
Teho: Tasavirtalähteen 2.5-12V.
Yhteensopiva moottori: tasavirtamoottori tai askelmoottori (työ jännitteen 2.5-12V enintään nykyisen 0.8A).
Size:50*36*14.4mm(L*W*H).
Paino: 13.2 g.

Käyttöliittymän kuvaus:
[10P musta taipunut pin kuvaus]
A1: ulkoisen mikro IO-portti;
A2: ulkoisen mikro IO-portti;
B1: ulkoisen mikro IO-portti;
B2: ulkoisen mikro IO-portti;
C1: ulkoisen mikro IO-portti;
C2: ulkoisen mikro IO-portti;
D1: ulkoisen mikro IO-portti;
D2: ulkoisen mikro IO-portti;
+: Ulkoinen jännite 2.5V-12V;
-: Ulkoinen GND.

[8P PCB Terminal korttelin]
1, TANSSIJOITA valita DC 2-napainen, suuntaamaton;
2, MOTORB valita DC 2-napainen, suuntaamaton;
3, MOTORC valita DC 2-napainen, suuntaamaton;
4, tarkka valita DC 2-nastainen suuntaamaton.

Kuvaus:
VCC GND moduulin teho merkkivalo
A1 High input A2 input alhainen, TANSSIJOITA motor siirretään.
A1 matala input, A2 tulo korkea, TANSSIJOITA motor kääntyminen;
B1 High input B2 input alhainen, MOTORB moottori siirretään.
B1 matala input, B2 tulo korkea, MOTORB moottori kääntyminen;
C1 High input C2 input alhainen, MOTORC moottori siirretään.
C1 matala input, C2 tulo korkea, MOTORC moottori kääntyminen;
D1 High input D2 input alhainen, tarkka motor siirretään.
D1 matala input, D2 osallistuvat, tarkka moottorin kääntyminen;

Paketti sisälsi:
1 x HG7881 4-kanavainen DC stepperi moottoriohjaimet ohjainkortissa
