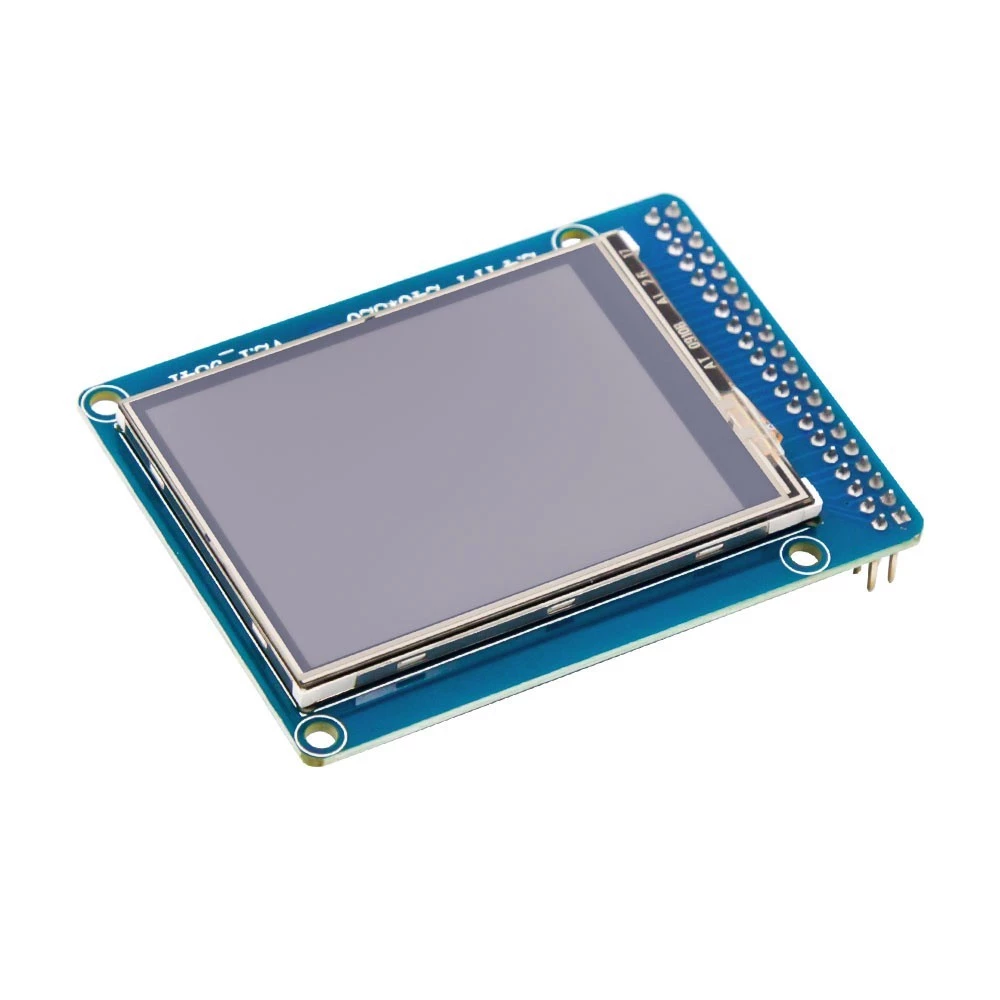

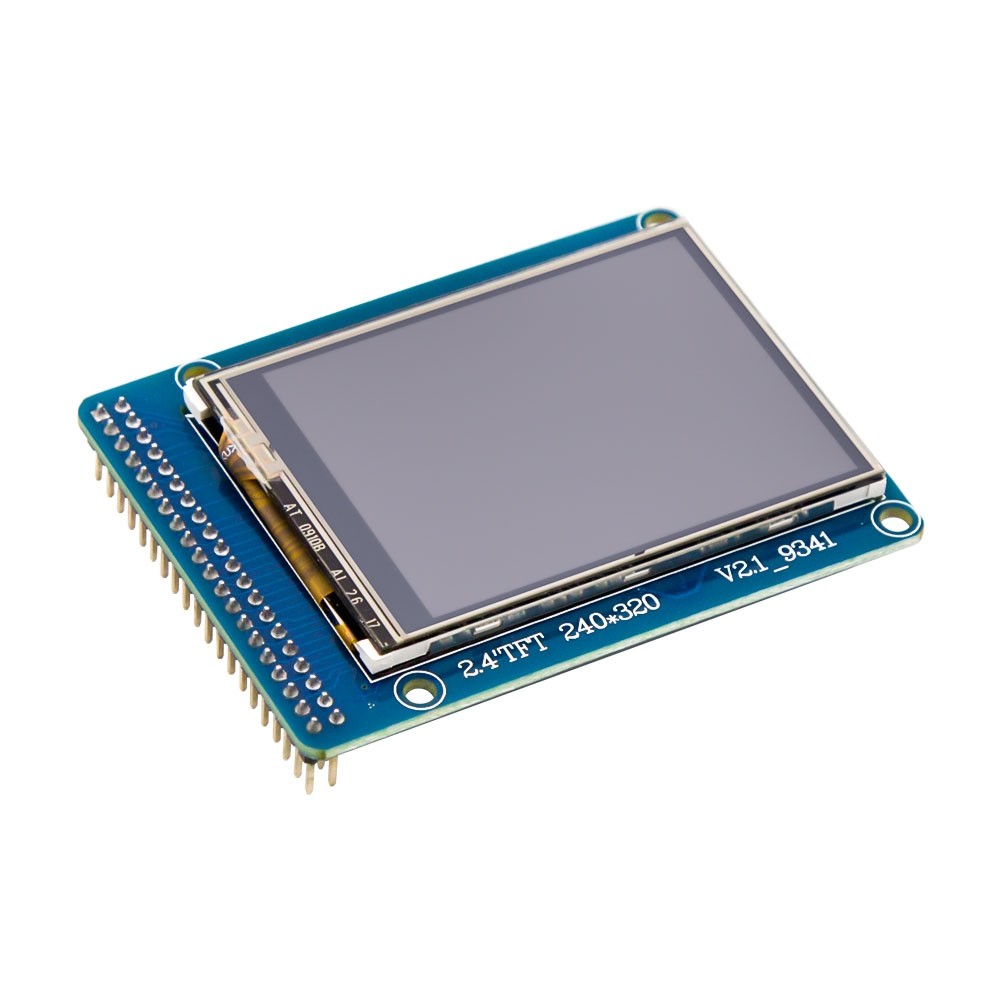

2.4 tuuma TFT LCD ihonväri irtoseinä kerroin Touch IC-SD ILI9341 kortti UNO R3
Tuotteen kuvaus
1, näytön resoluutio: 240 * 320
2, näyttökoko: 2,4 tuumaa
3, kosketusnäyttö, käsiala input-toiminnolla
4, näytön väri: 65 k värit
5, yhden 3,3 V-virtalähteeseen
6, 16-bittinen rinnakkaiset käyttöliittymä
7, annettava tarvittavat tiedot

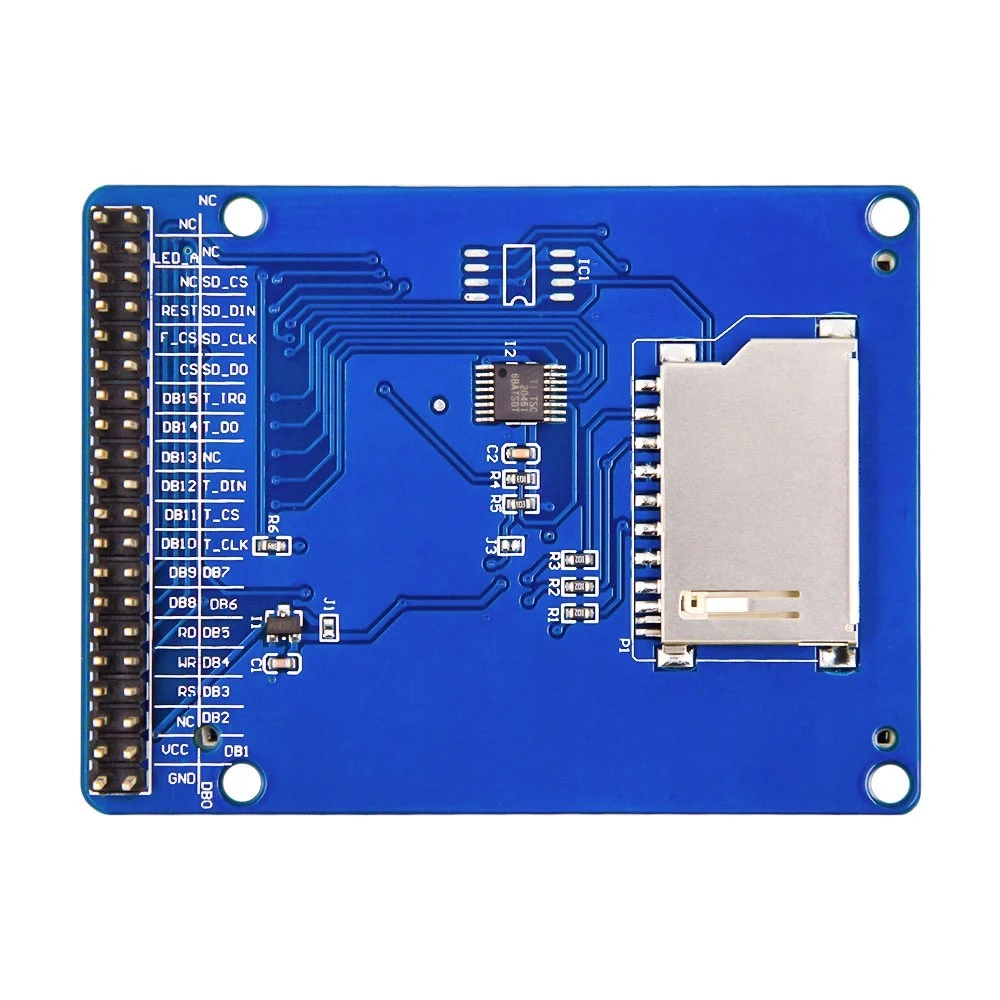

Liitännän määritys:
1.gnd---Power Ground
2. VCC---virtalähde on positiivinen
3. NC---tyhjä
4. RS---tietokomento/kytkin
5.WR---kirjoittaa tietoja kellon
6.rdr---Lue tietoja kellon
7-14. DB8-DB15---korkea 8-bittisen väylän
15. CS---sirun valinta
16. F-CS---FLASH sirun valinta (moduuli pidätetään FLASH chip W25X16, oletus ei ole kiinnitetty, varattu käyttöön)
17. Muut---Reset (Palauta toiminto: vetää alhainen 8ms; vetää korkea uudelleen 8ms)
18. NC---tyhjä
19. LED-A---taustavalo virtalähde (moduuli on kytketty sarja 3,9 ohmia virtaa rajoittava vastus, LED-A pin voidaan liittää 3.3V, jos liitetty 5V tarvetta muuttaa virtaa rajoittava vastus 25 ohmia, muuten se polttaa huono taustavalo)
20. NC---tyhjä
21 – 28. Db0 epäillä-DB7---matala 8-bittisen väylän
29. T-CLK---Touch ohjauskoneen (XPT2046) kellon
30. T-CS---Touch ohjain (XPT2046) pelimerkin valitse
31. T-DIN---kosketusnäyttö (XPT2046) tiedot merkintä (eli MOSI)
32. NC---tyhjä
33. T-D0---koskettaa ohjain (XPT2046) tulostus (eli MISI)
34. T-IRQ---koskettaa ohjain (XPT2046) tietoja keskeytys (yleensä korkea, matala, kosketettaessa)
35. SD-D0---MISO SD karstata liitäntä
36. SD-CLK---SD karstata liitäntä kello
37. SD-DIN---MOSI käyttöliittymä SDI
38. SD-CS---SD karstata liitäntä sirun valinta
39. NC---tyhjä
40. NC---tyhjä
Kuongshun sähköinen, yksi kansainvälisten tunnettujen valmistajien ja toimittajien 2.4 tuuma tft hipaista irtoseinä kerroin uno r3 Blue, joka sijaitsee Kiinassa, nyt on laadukkaita tuotteita myytävänä. Meillä on varustettu joukko ammattitaitoinen ja kokenut työntekijöiden sekä kehittyneitä laitteita. Voitte ostaa alennus ja alhainen hinta 2.4 tuuma tft hipaista irtoseinä kerroin uno R3 sininen valmistettu Kiinassa meiltä ja tarkistaa hinnastosta kanssamme.
