Waveshare DVK512 Raspberry Pi laajennus / arviointilautakunta yhdistää erilaisia komponentteja ja rajapintoja, kuten UART 8I / Os SPI
Yleiskatsaus:
DVK512 on Raspberry Pi: lle suunniteltu laajennuskortti, joka yhdistää eri komponentteja ja rajapintoja ulkoisten lisäkorttien liittämiseen. Se sopii erinomaisesti Raspberry Pi -arviointiin ja kehitykseen.
Tuetut Pi:
Raspberry Pi 1 Malli A +
Raspberry Pi 1 Malli B +
Raspberry Pi 2 -malli B
Raspberry Pi 3 -malli B
Raspberry Pi 3 Malli B +

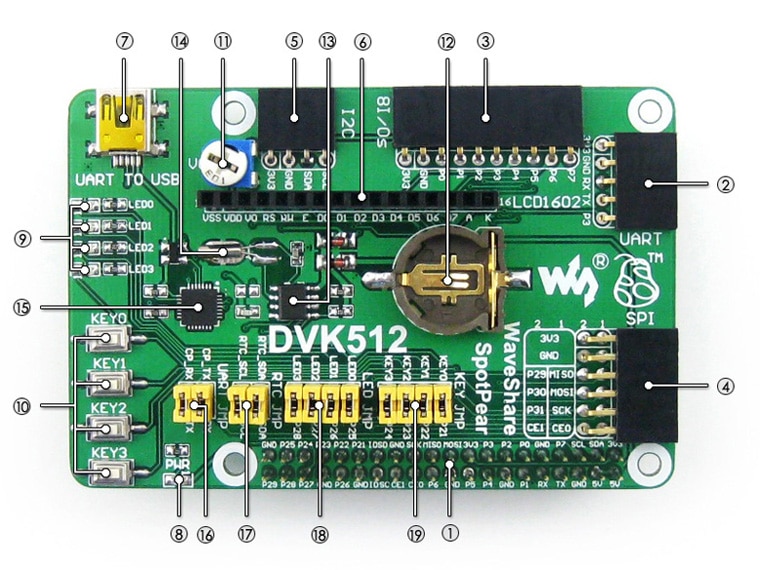

Mitä DVK512 sisältää
Päänvangat RPi-liitäntään
Päänvangat RPi-liitäntään
UART-liitäntä: liitetään helposti UART-moduuleihin, kuten RS232, RS485, USB TO UART jne.
8I / Os-liitäntä: liitetään helposti I / Os-ohjattuihin moduuleihin, kuten 8 Push Buttons, Logic Level Converter, Mix Board jne.
SPI-liitäntä: helposti liitettävissä SPI-moduuleihin, kuten AT45DBXX Dataflash, L3G4200D Board jne.
I2C-liitäntä: helposti liitettävissä I2C-moduuleihin, kuten PCF8574-laajennuskorttiin, PCF8563-RTC-korttiin, LSM303DLHC-korttiin jne.

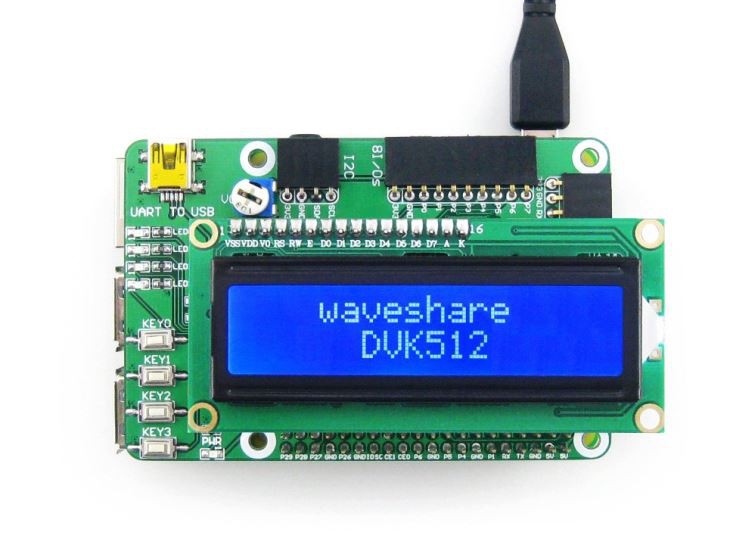

Character LCD -liitäntä: LCD1602: n kaltaisten merkkien yhdistämiseen
USB-liitin: USB-UART, jota tukee sisäinen muunnin CP2102
Virran merkkivalo
Käyttäjän LEDit
Käyttäjän näppäimet
Potentiometri: LCD1602-kontrastin säätö
RTC-paristokotelo
PCF8563: RTC-siru
32,768K kide: RTC-kide
CP2102: USB TO UART-siru, virheenkorjausta varten
CP2102 jumpperi
RTC-hyppääjä
Käyttäjän merkkivalot hyppäävät
Käyttäjän avaimet hyppääjä
Yllä oleville hyppyille:
Lyhennä hyppääjä, jotta voit muodostaa yhteyden I / O-tilaan, jota käytetään esimerkkikoodissa
avaa hyppyjohdin, kun haluat muodostaa yhteyden muihin mukautettuihin nastoihin hyppyjohtojen kautta
